Ce kit permet de remplacer les ressorts de TORSION d'une sectionnelle ISOLEE 40mm par des ressorts de TRACTION multiples horizontaux
sans parachute
avec ressorts de traction le long des rails au plafond (entretien et réglage facile)
avec monocâbles 3mm
4 modèles :
5m² => maxi 2.5m x H 2.12
6m² => maxi 3m x H 2.12
8m² => maxi 4m x H 2.12
10m² => maxi 5m x H 2.12
Garanties sécurité
(à modifier dans le module "Réassurance")
Politique de livraison
(à modifier dans le module "Réassurance")
Politique retours
(à modifier dans le module "Réassurance")
- avec les portes sectionnelles à ressorts de Torsion motorisées
- avec les portes sectionnelles à ressorts de Torsion manuelles
- les câbles et les ressorts étant à installer à l'extérieur des rails, prévoir un espace d'environ 10 cm de chaque côté des rails pour le passage de ceux-ci.

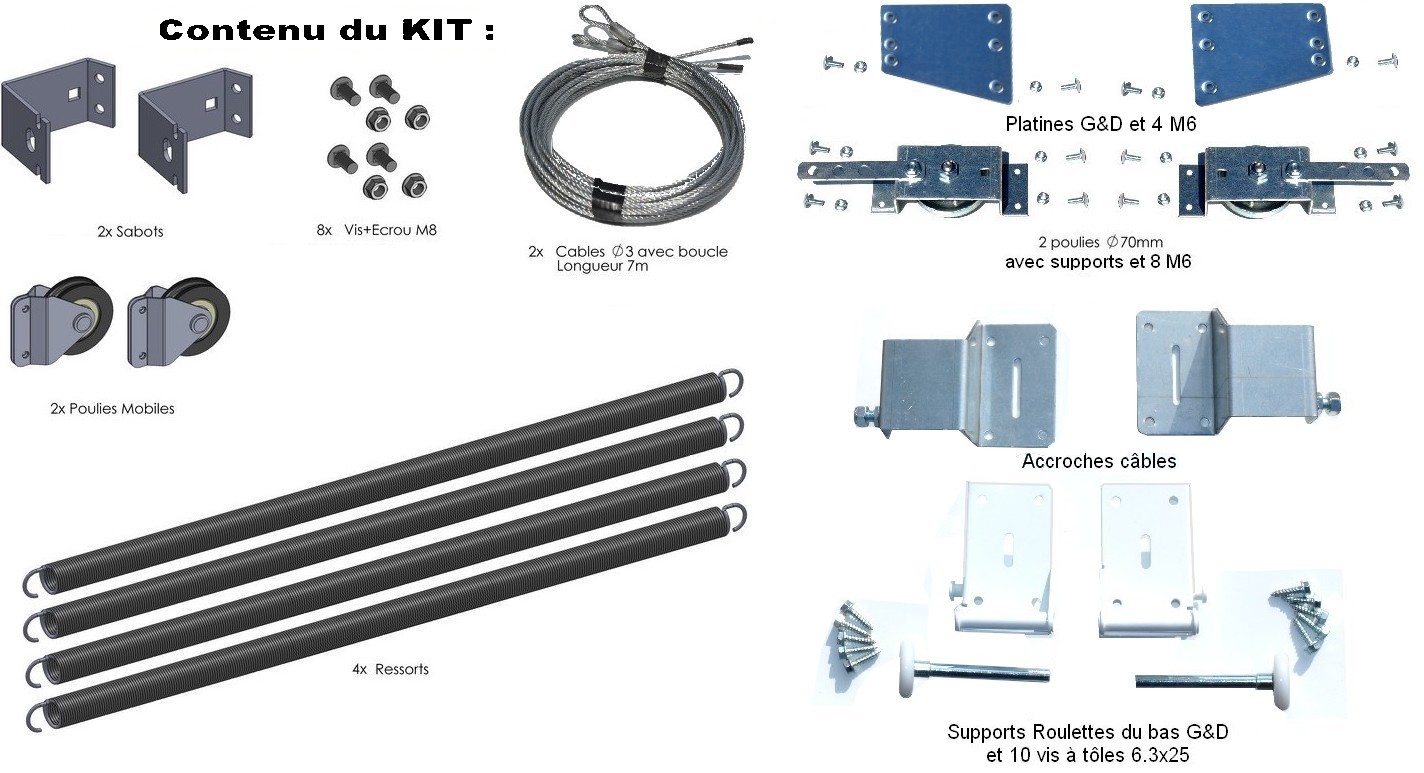

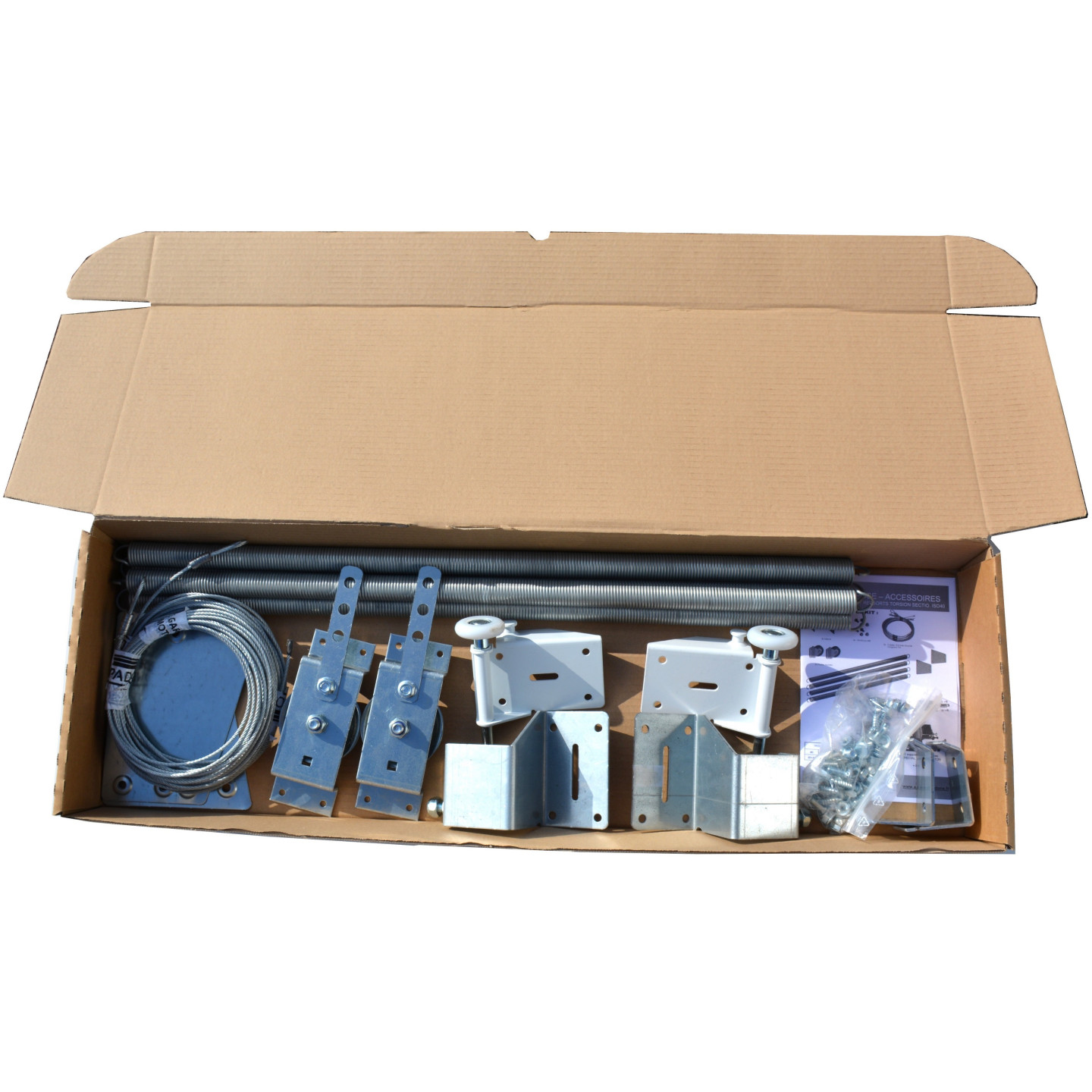

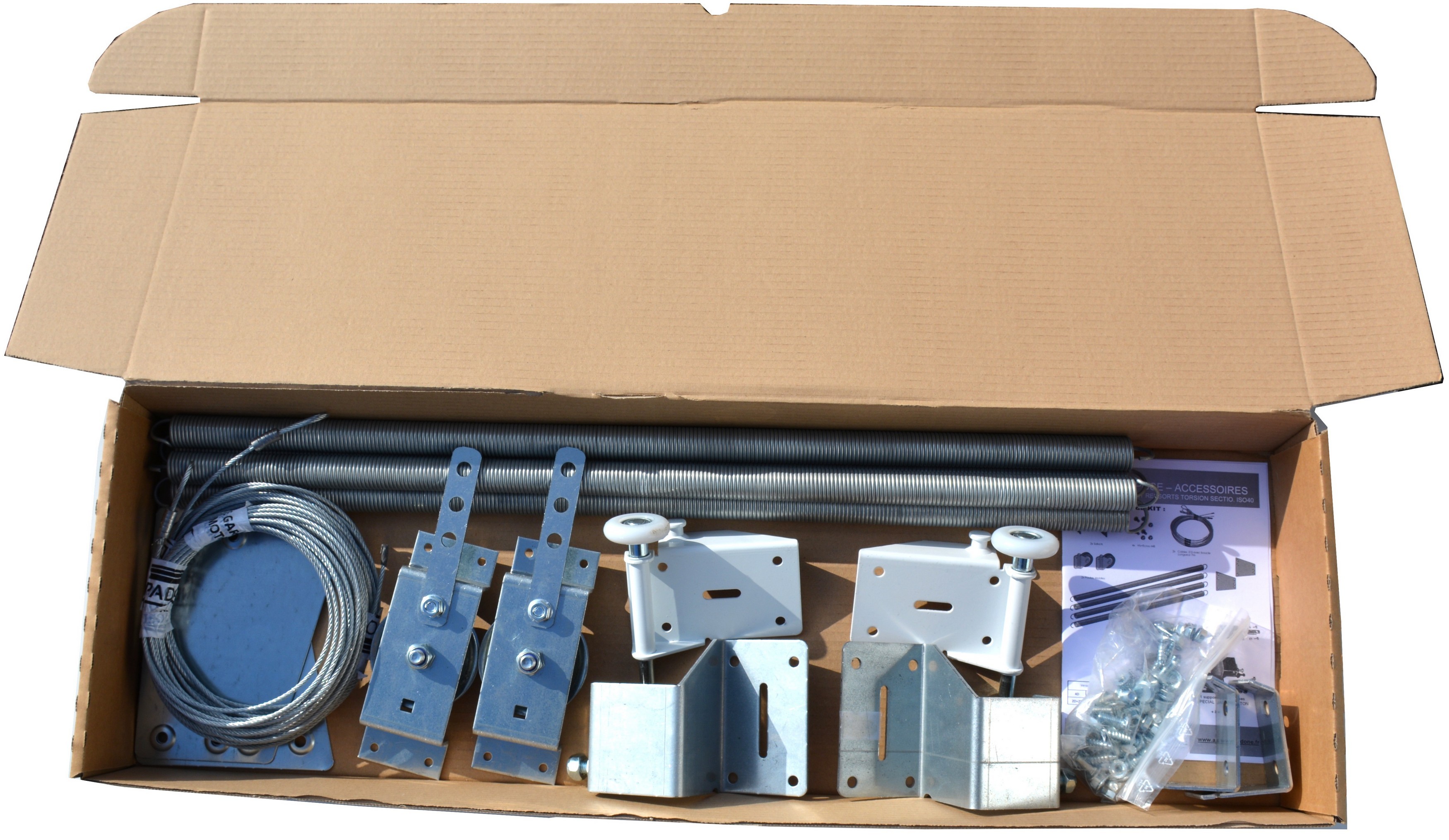

Ce kit est fourni avec ce qu'il faut pour remplacer vos ressorts, poulies, attaches, câbles, visserie...
La force des ressorts est adaptée selon la largeur de votre porte.

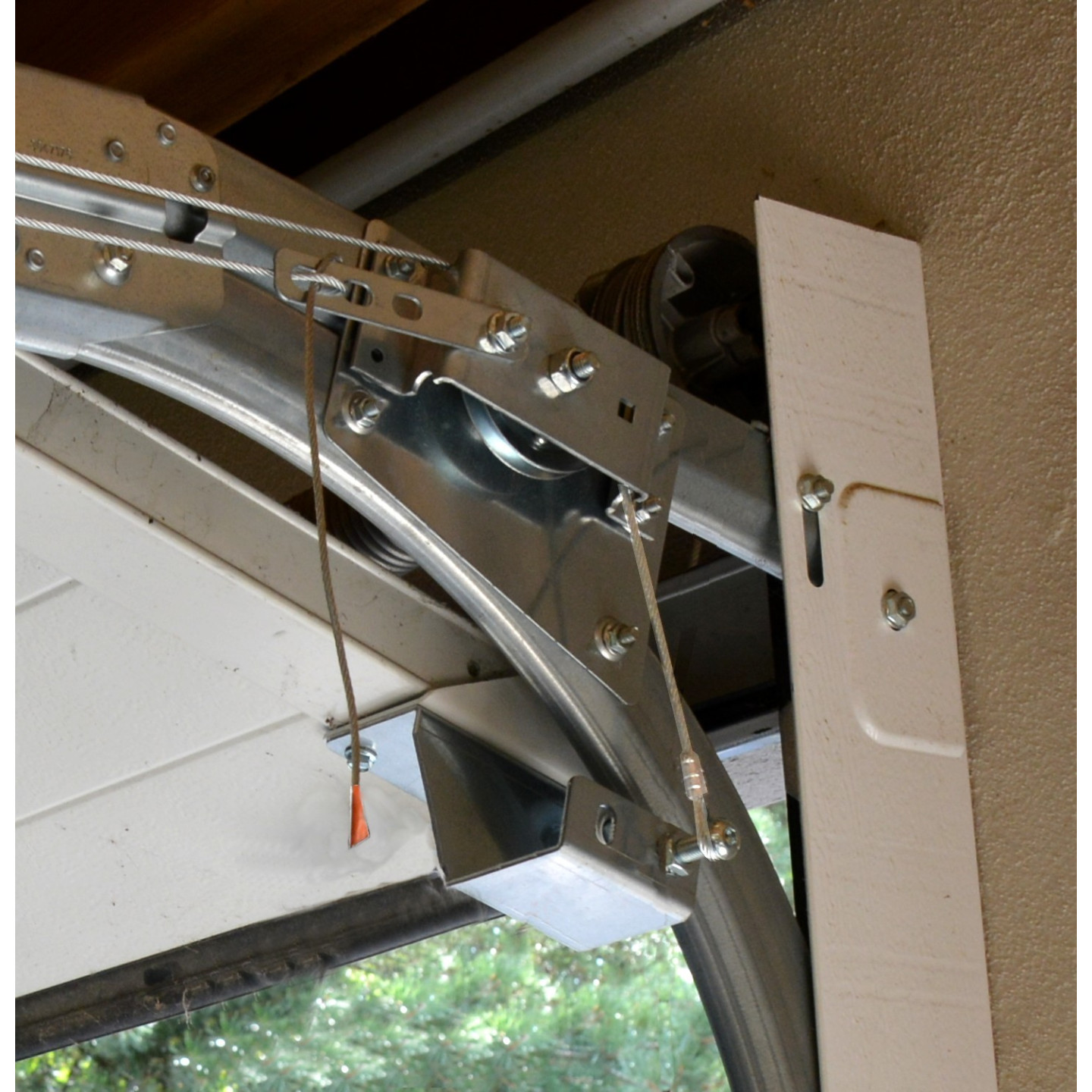

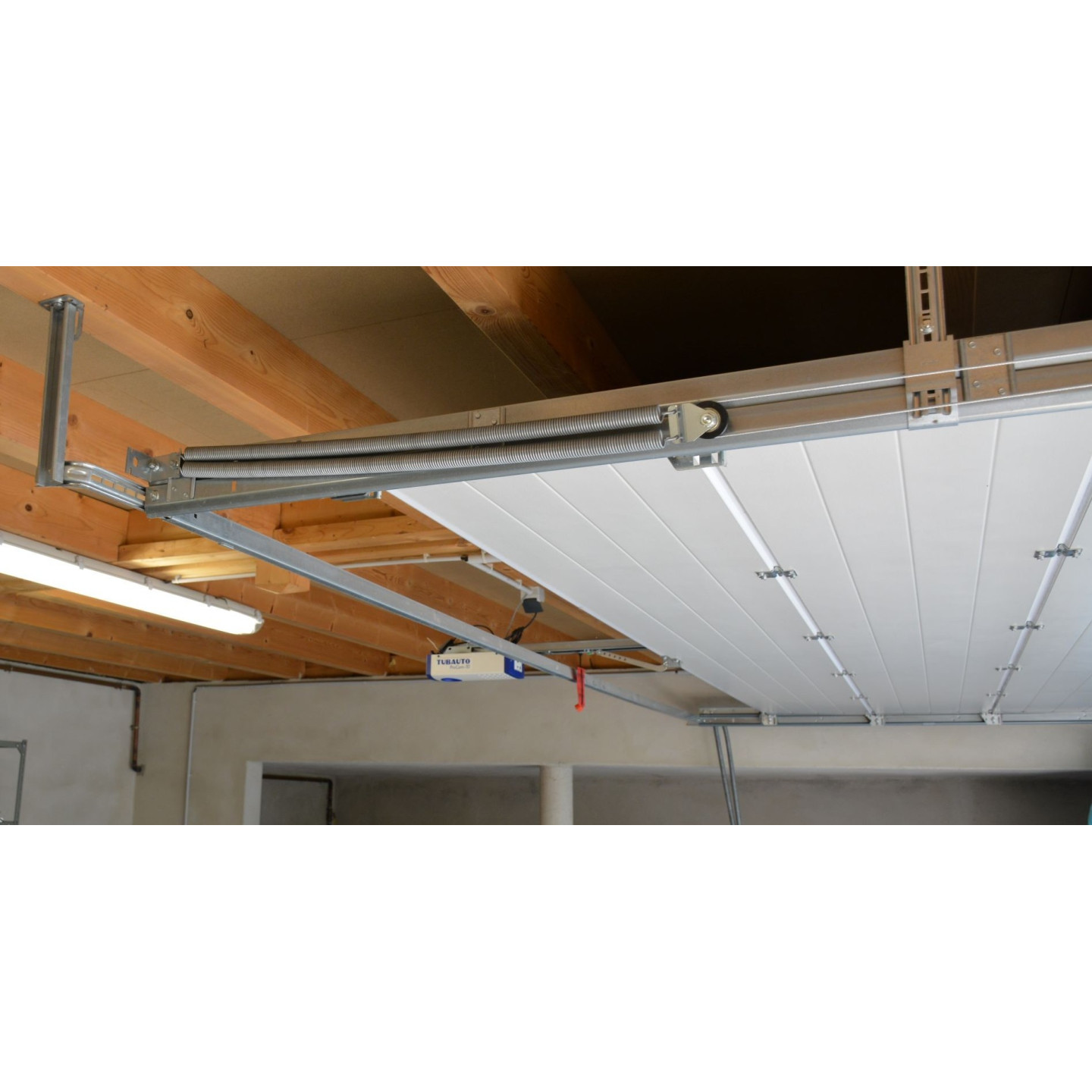

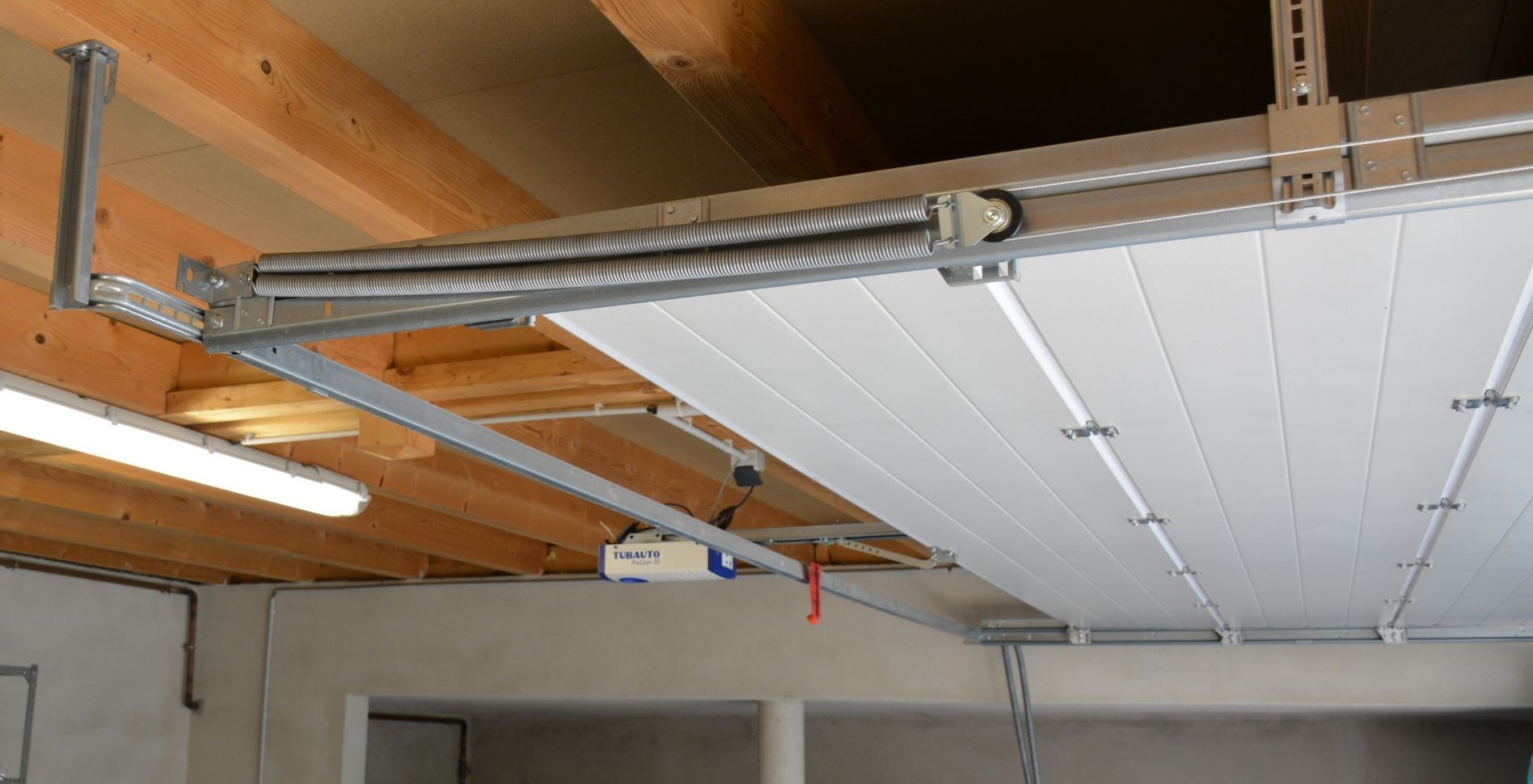

Exemple d'une installation réalisée :

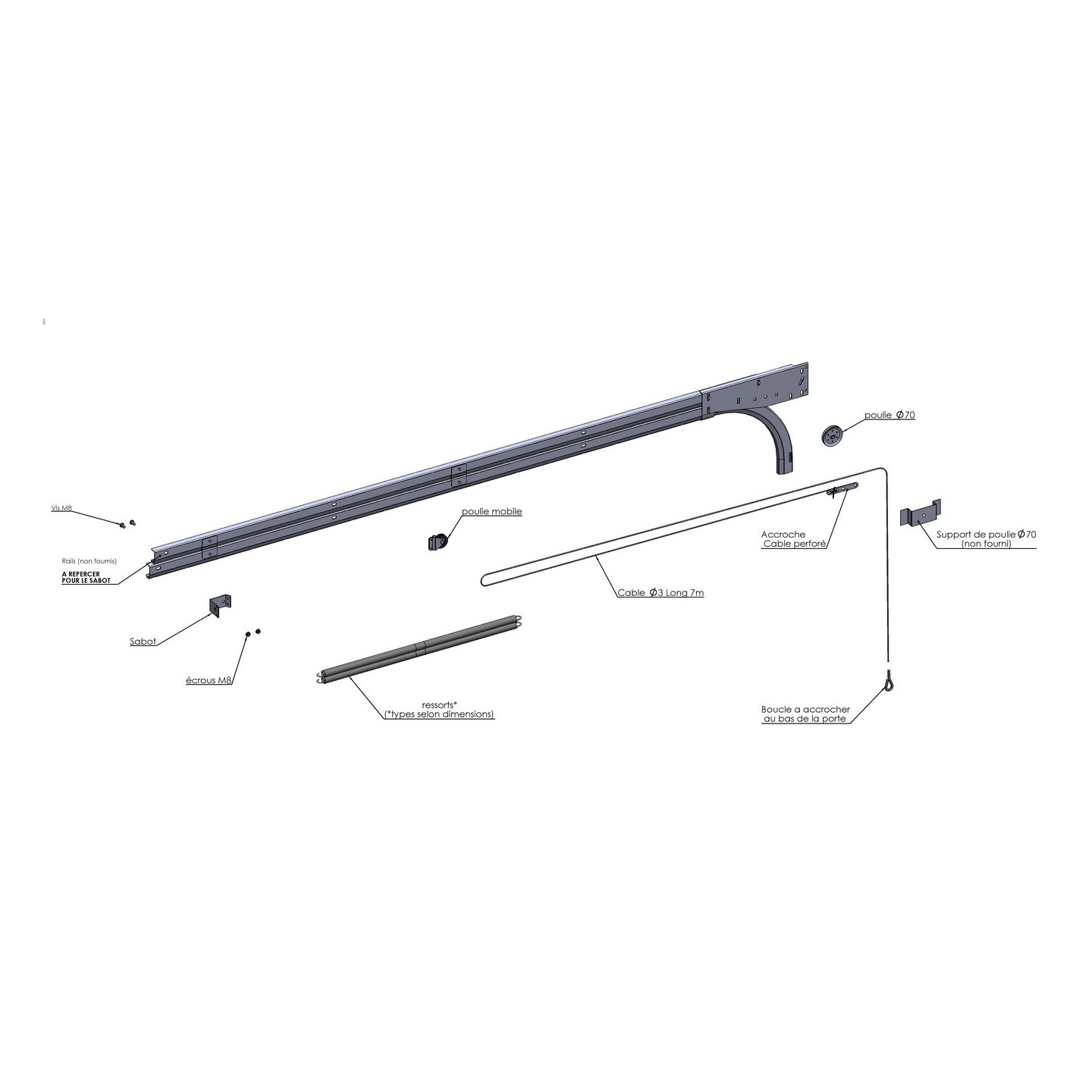

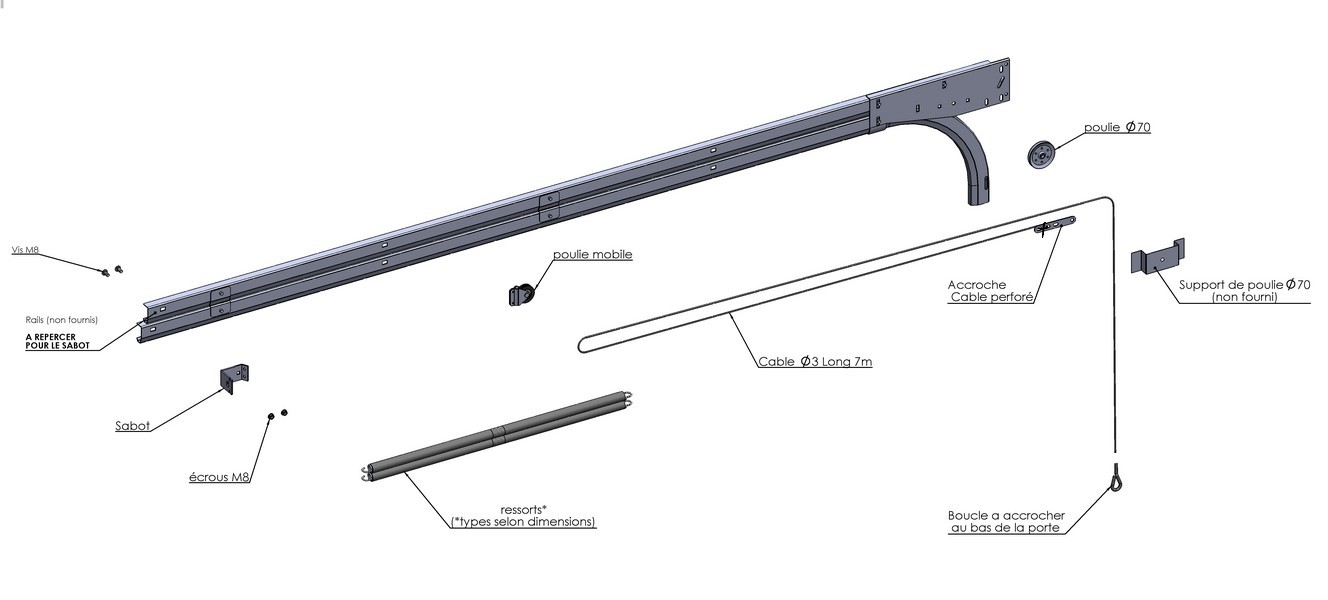

2 sabots + 2 boulons M8
2 supports roulettes sectionnelle du bas G&D
2 roulettes roulement à bille tige Ø11
2 accroches câbles déportés G&D + rallonge
10 vis à tôle 6.3x25
2 poulies mobiles nylon Ø50
2 poulies fixes Ø70 montées sur support avec accroche câble perforés
2 câbles Ø3 avec boucle L7m
2 goulottes en acier pour retenir et cacher les ressorts le long des rails de la porte
4 ressorts adaptés à la taille de votre porte
ATTENTION À FAIRE EN SECURITÉ PORTE OUVERTE ET BLOQUÉE, RESSORTS DEMONTÉS !!

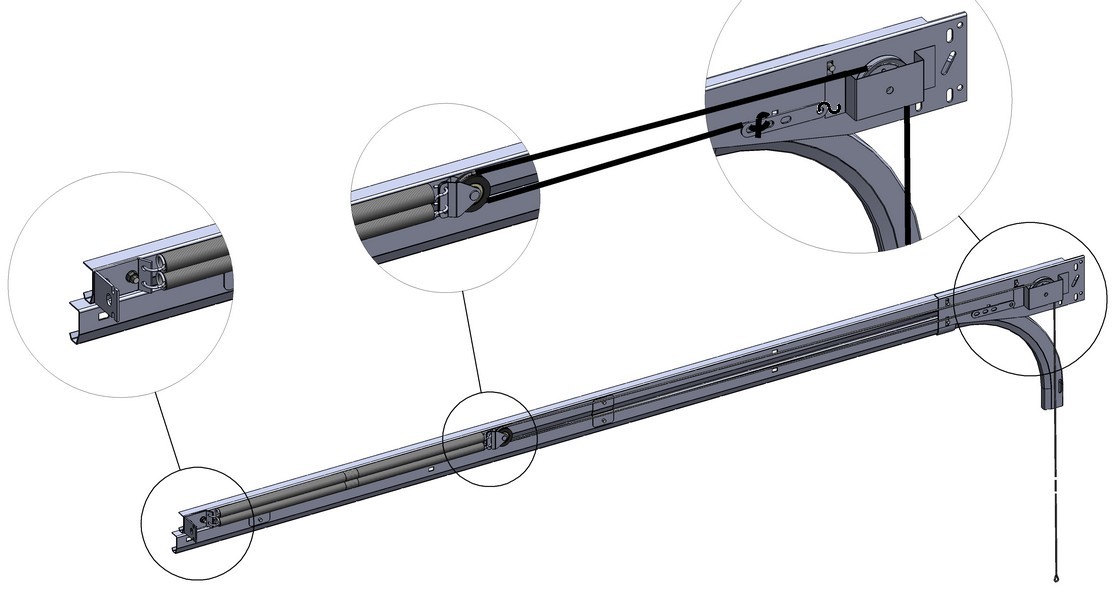

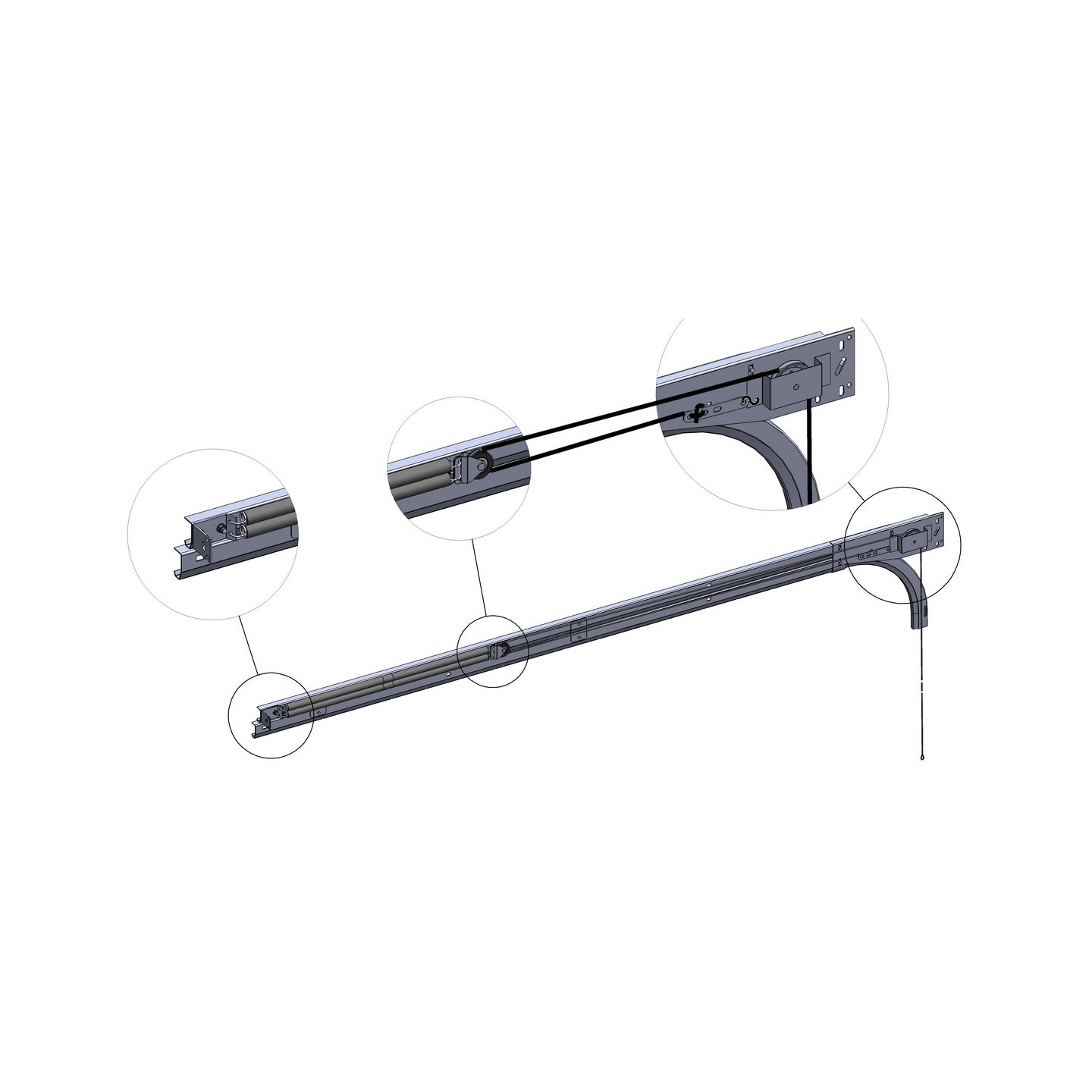

Fixer le sabot d'accroche à l'arrière de vos rails horizontaux

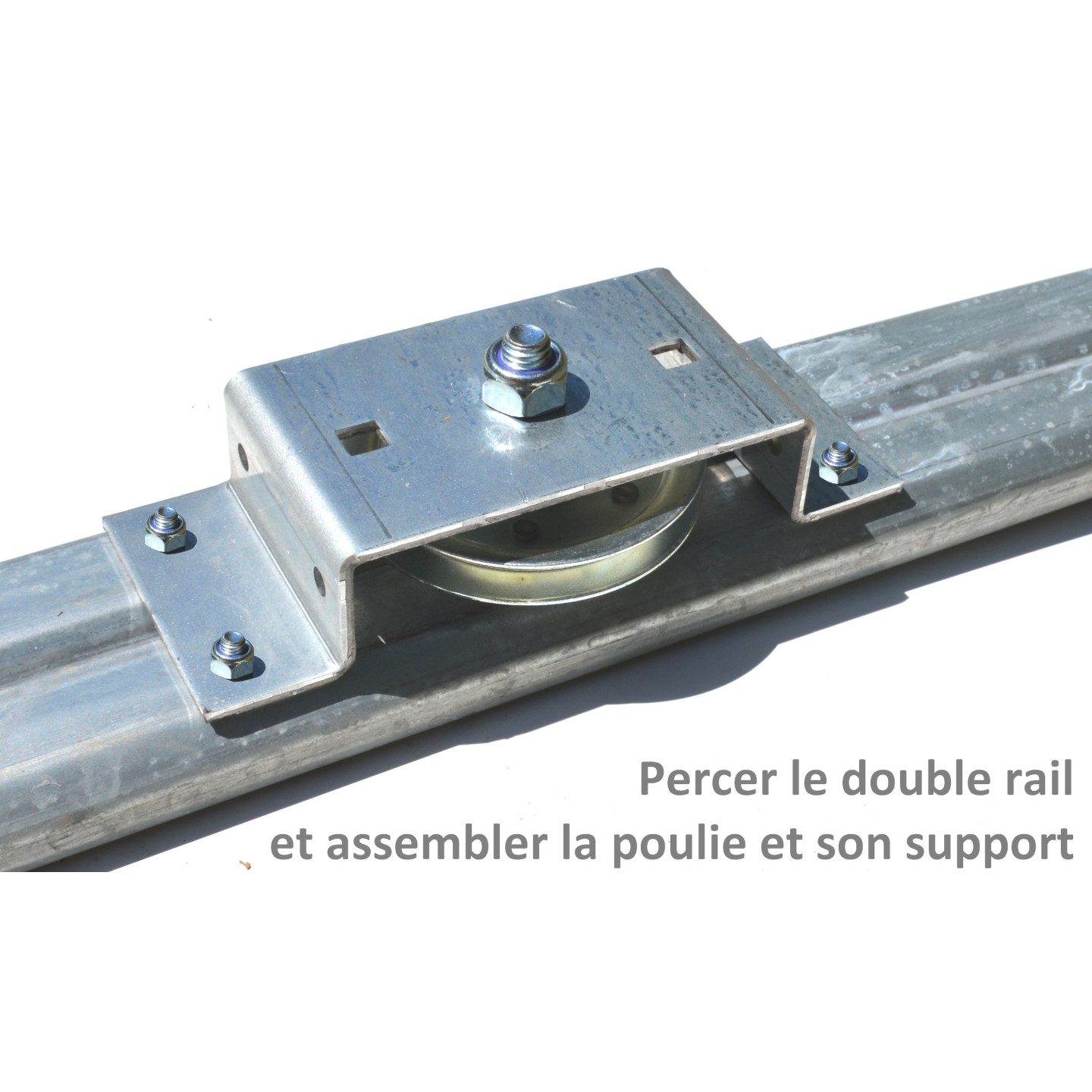

Fixer la poulie de 70mm et son support à l'avant de vos rails
Démonter les anciens câbles et supports roulette du bas

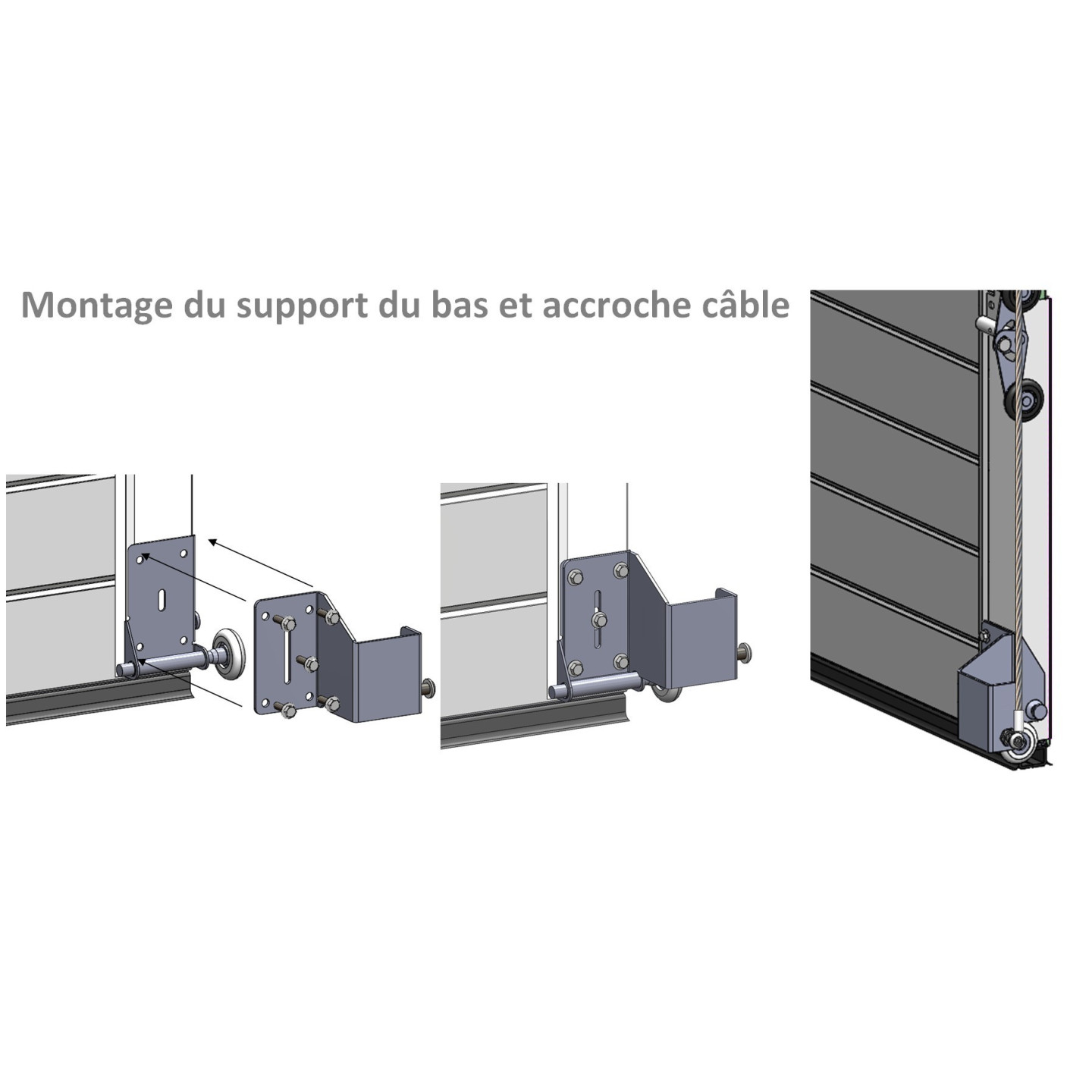

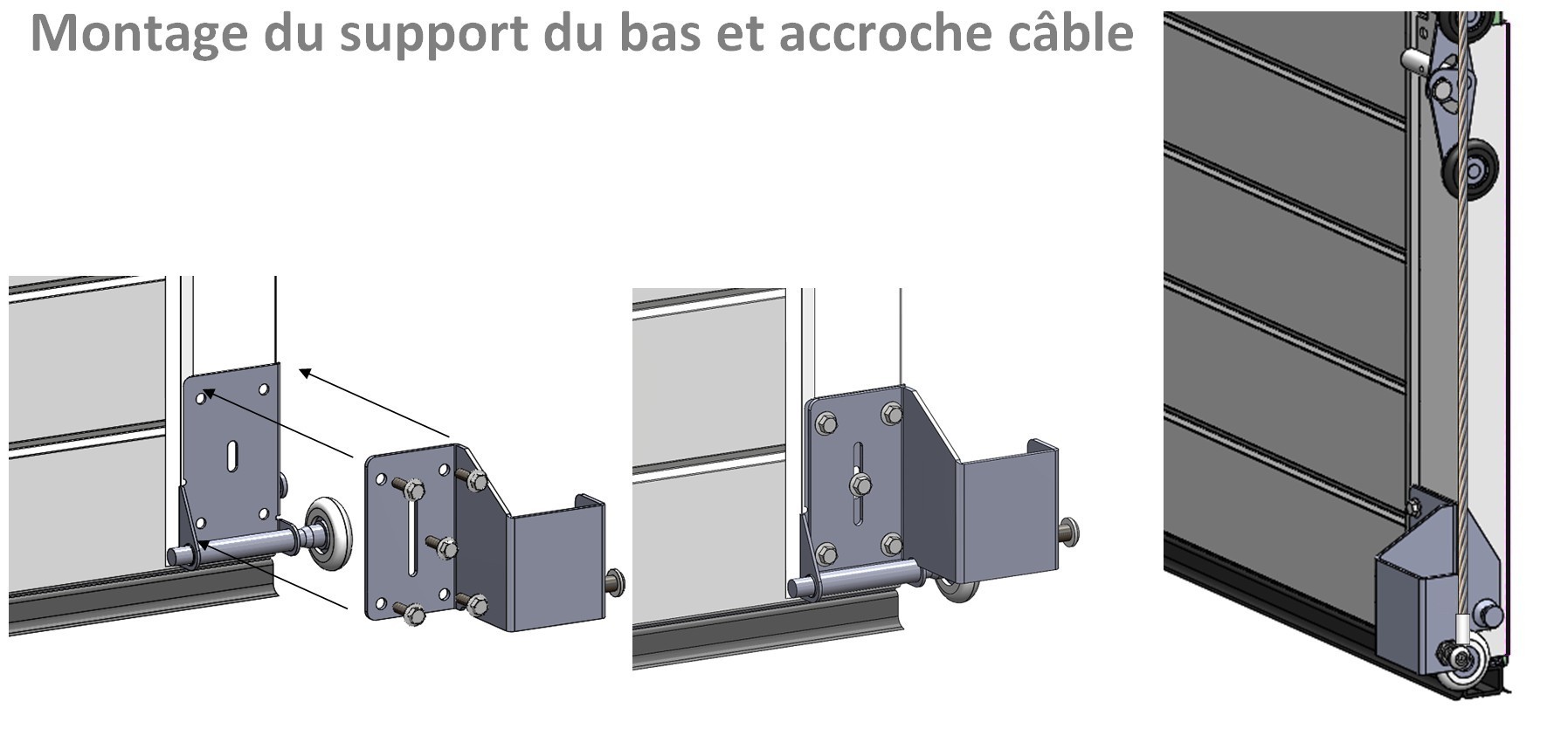

Fixer les nouveaux supports roulette du bas
Accrocher les ressorts à la poulie mobile et le sabot
Passer les boucles des câbles aux supports roulettes du bas, puis poulie Ø70mm, poulie mobile Ø50mm et accrocher à la barette perforée
Tester l'équilibrage et la tension des ressorts
Ce kit est un kit "d'adaptation", non universel. Il est possible que, selon la conception de votre porte de garage, le montage soit à adapter légèrement.
