Compatible :
- avec les portes Wayne Dalton motorisées avec moteur Push&Pull.
- avec les portes Wayne Dalton manuelles.

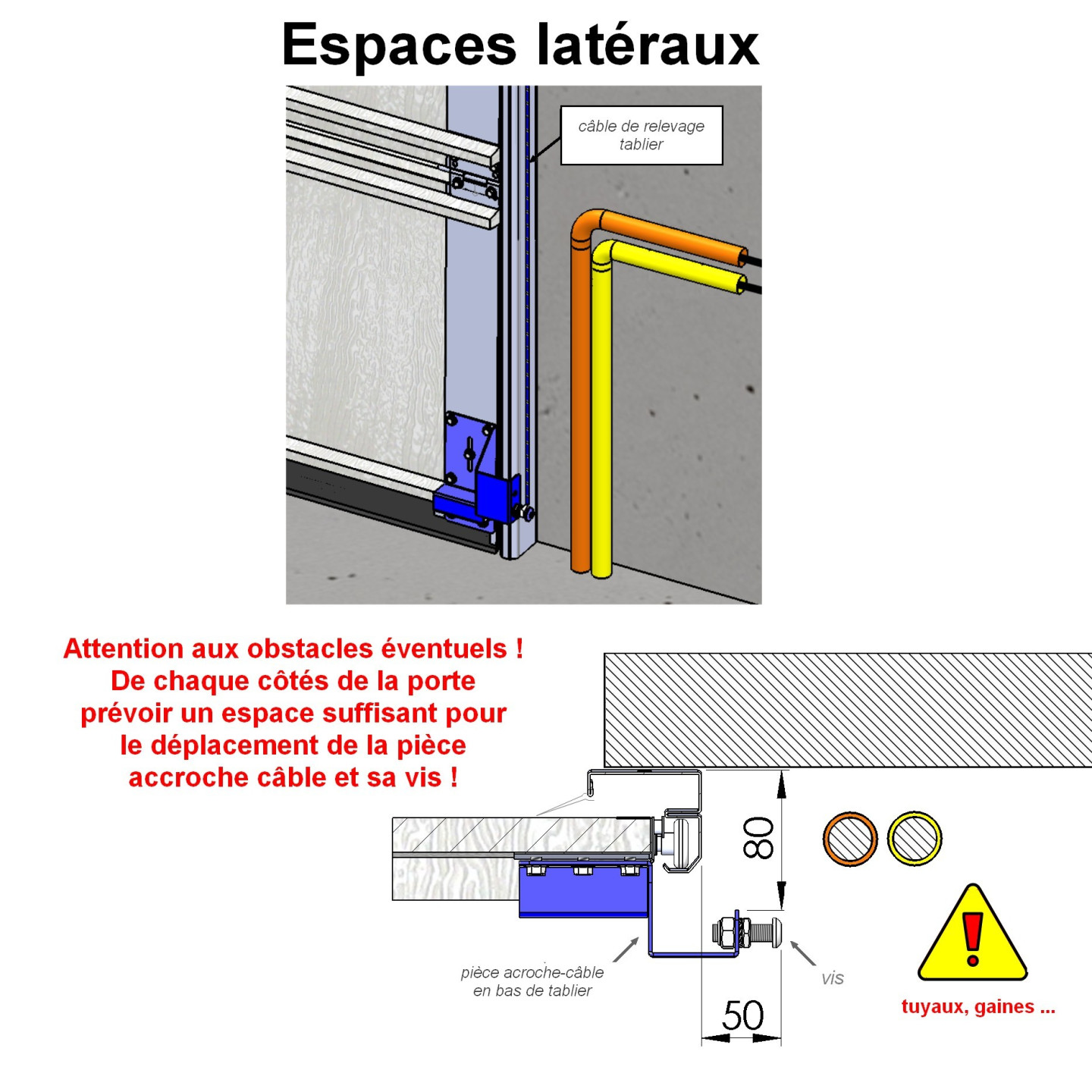

- les câbles et les ressorts étant à installer à l'extérieur des rails, prévoir un espace d'environ 10 cm de chaque côté des rails pour le passage de ceux-ci.
Non compatible :
- avec les portes Wayne Dalton ayant une motorisation embarquée sur l'axe même du ressort, type Idrive !
Si votre porte de garage Wayne Dalton fait plus de 3000mm de largeur, optez pour cet autre ensemble de remplacement pour ressort de torsion. En cas de doute, nous sommes là pour renseigner.

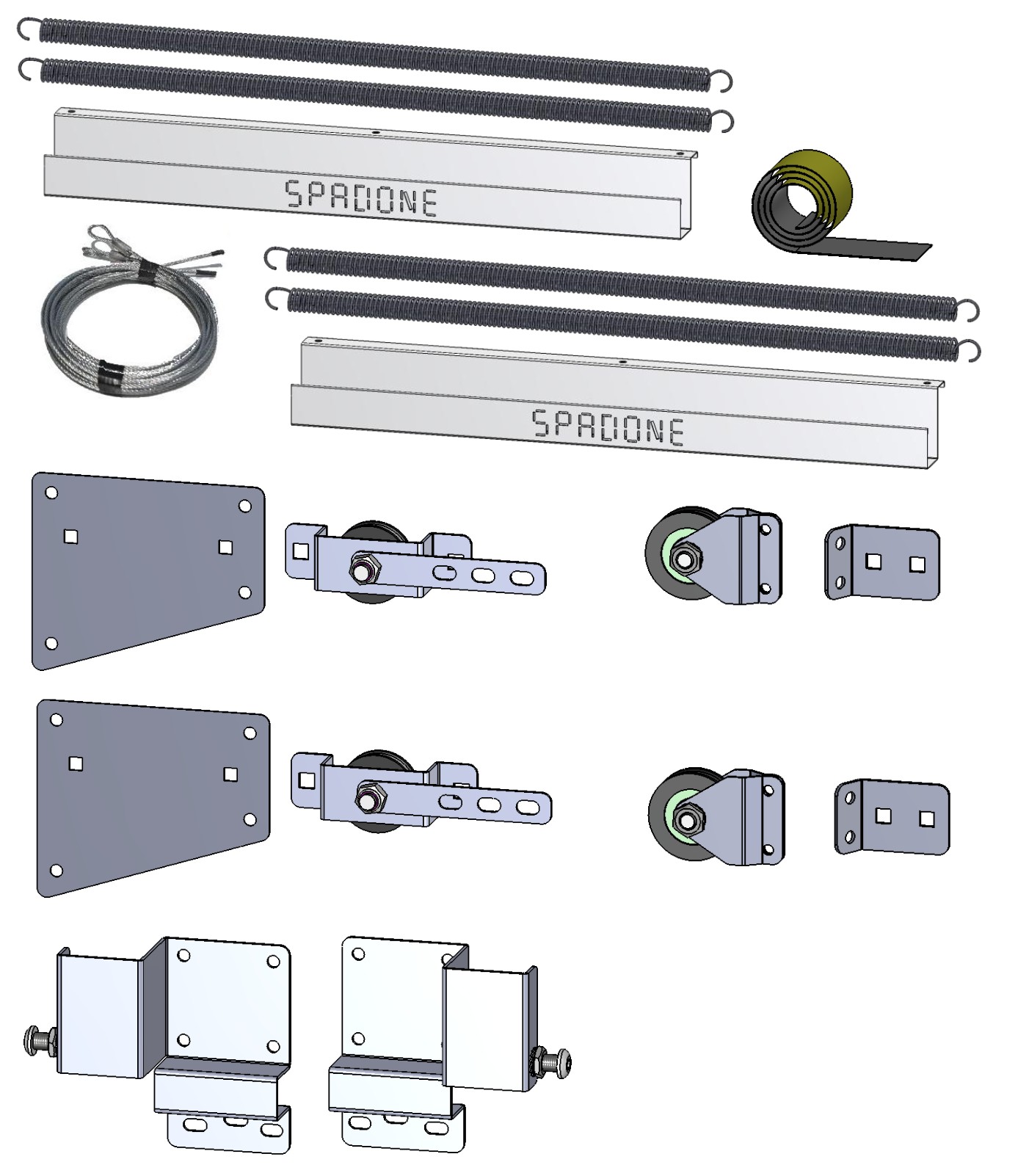

Contenu du kit:
Un kit contient tout le matériel nécéssaire pour équiper les deux côtés d'une porte Wayne Dalton.
2 sabots + 16 vis à tôle 6.3x15
2 poulies mobiles nylon Ø50

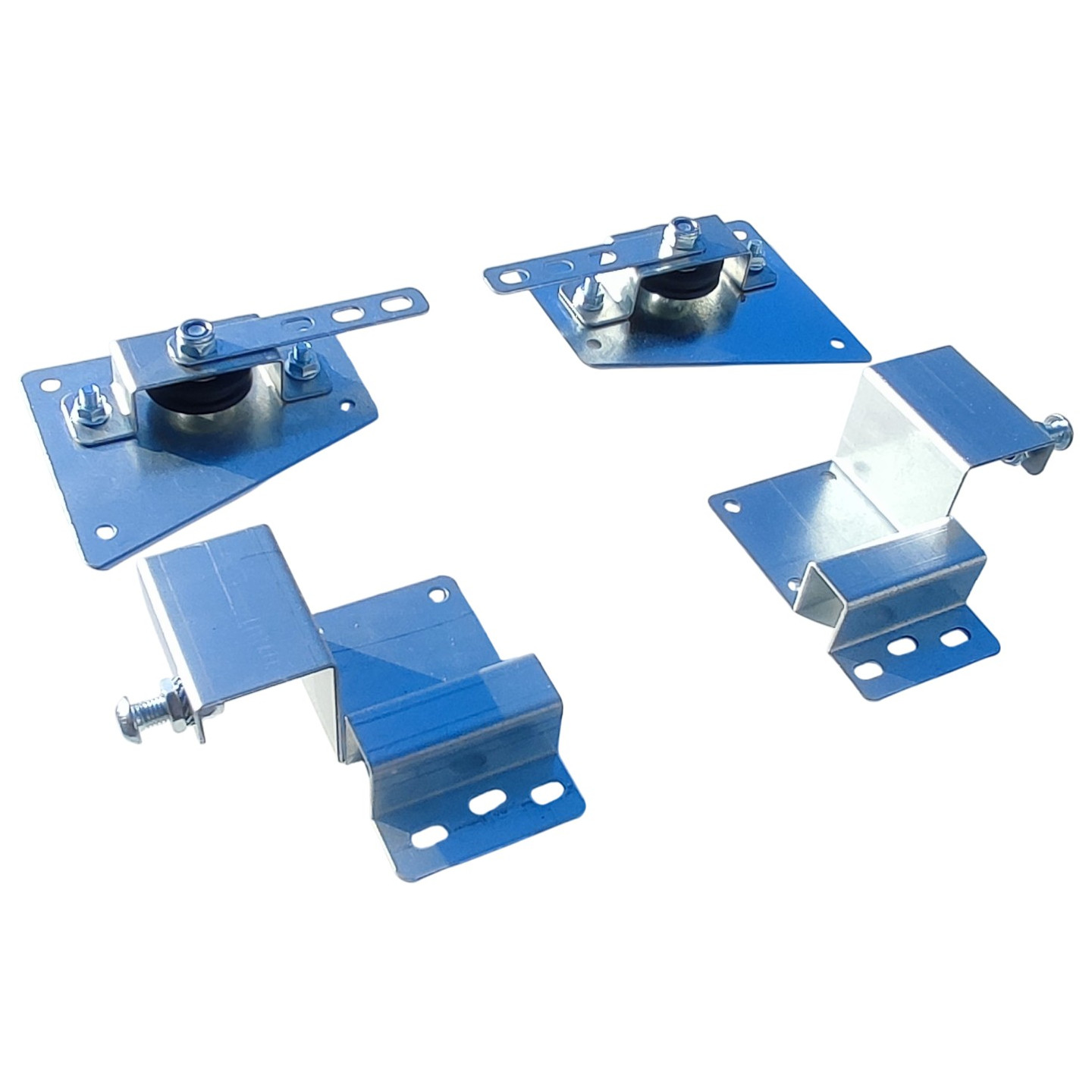

2 poulies fixes Ø50 avec support
2 platines (pour fixation sur l'arrondi des rails)
2 câbles Ø3 avec boucle + 2 plombs à sertir en cas de recoupe
2 acc. câbles perforés
4 ressorts adaptés à la taille de votre porte + 2 goulottes

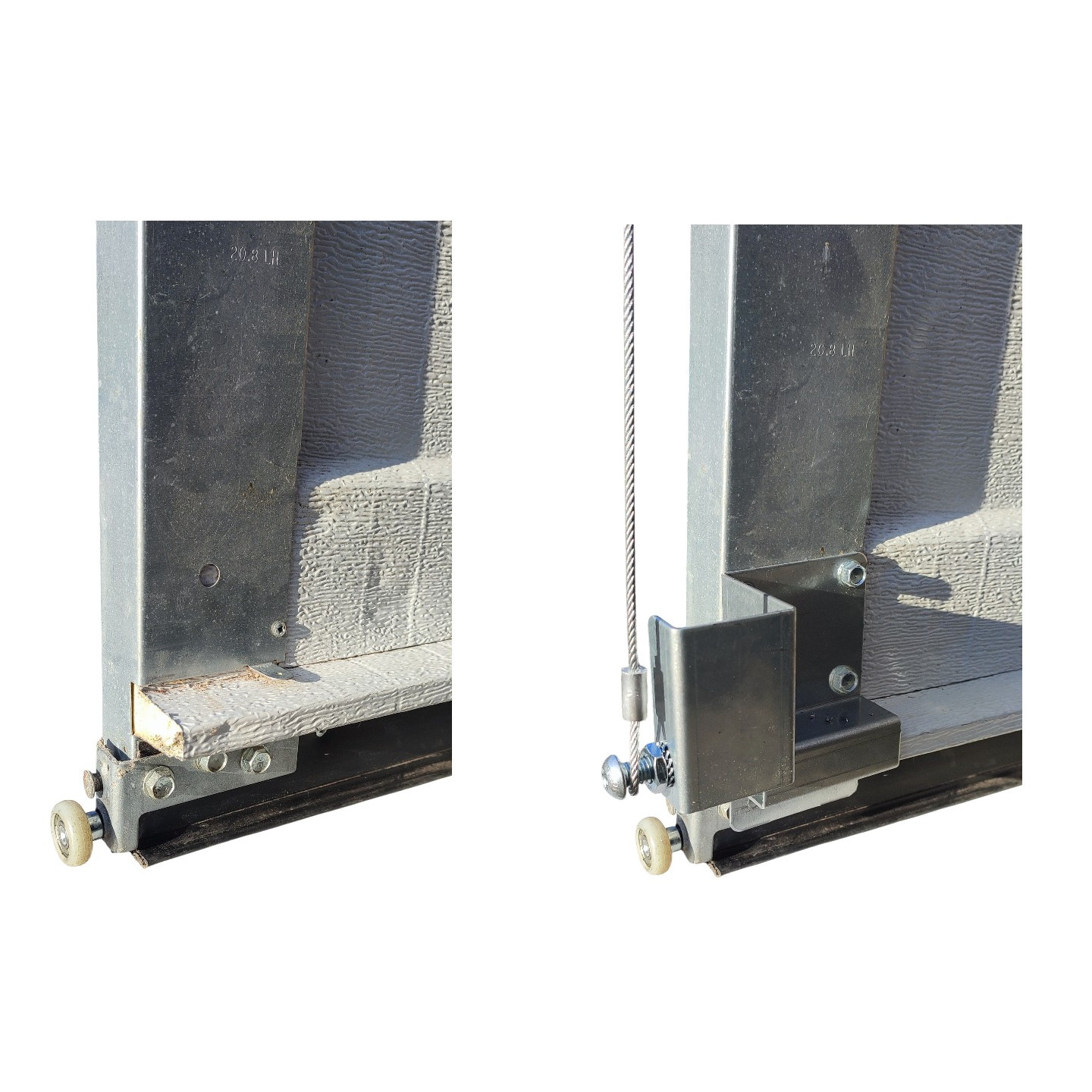

2 support roulette bas spéciaux WAYNE DALTON avec attache câble déporté
Différentes versions :
Le kit "jusqu'à 2500mm" est prévu pour des portes de 5m2,
Le kit "jusqu'à 3000mm" est prévu pour des porte de 6m2 maximum (grand maxi 3050x2000).
Pour les portes de grandes longueurs, un autre kit est disponible :
Le kit "jusqu'à 4000mm" est prévu pour des porte de 8m2 maximum.
Le kit "jusqu'à 5000mm" est prévu pour des porte de 10m2 maximum.

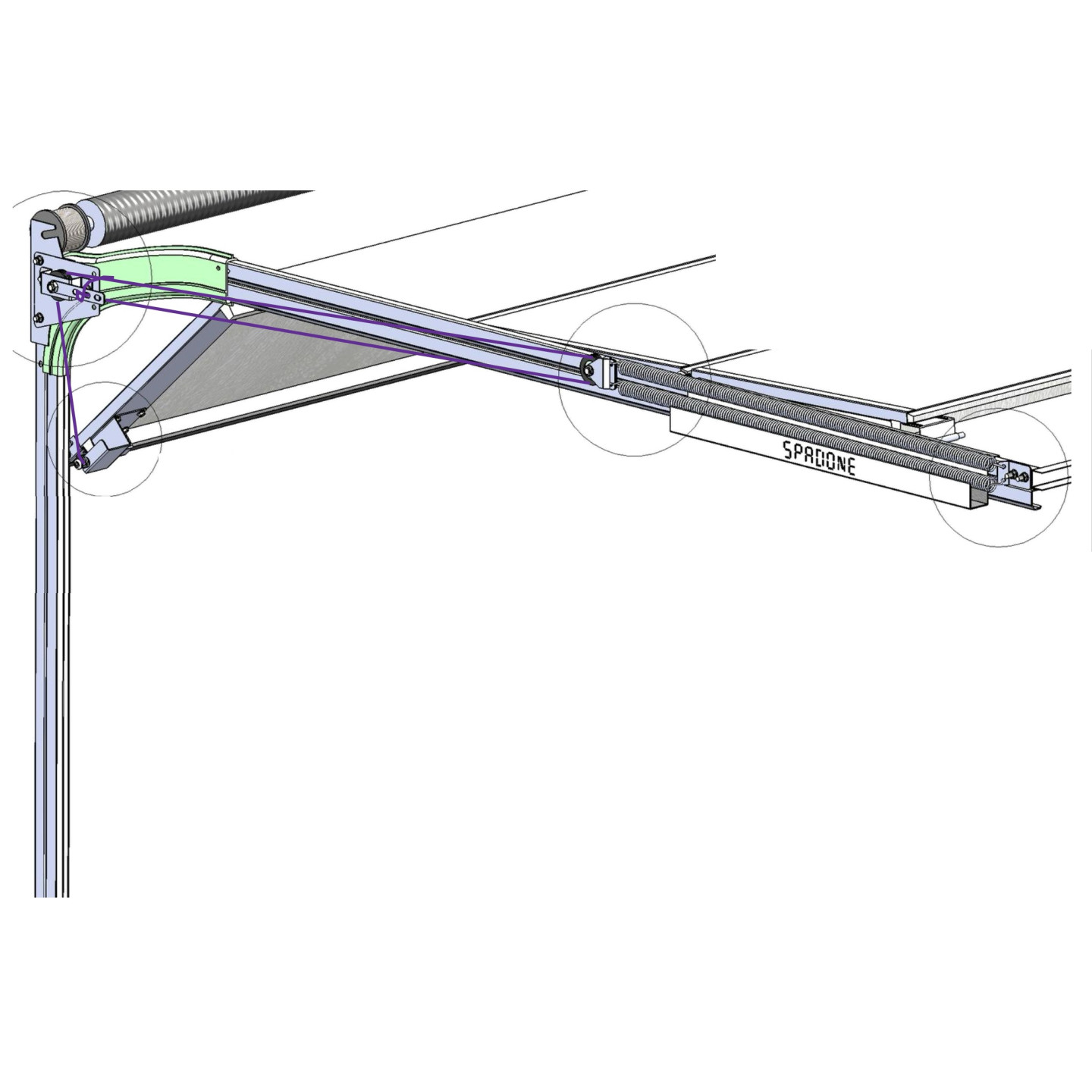

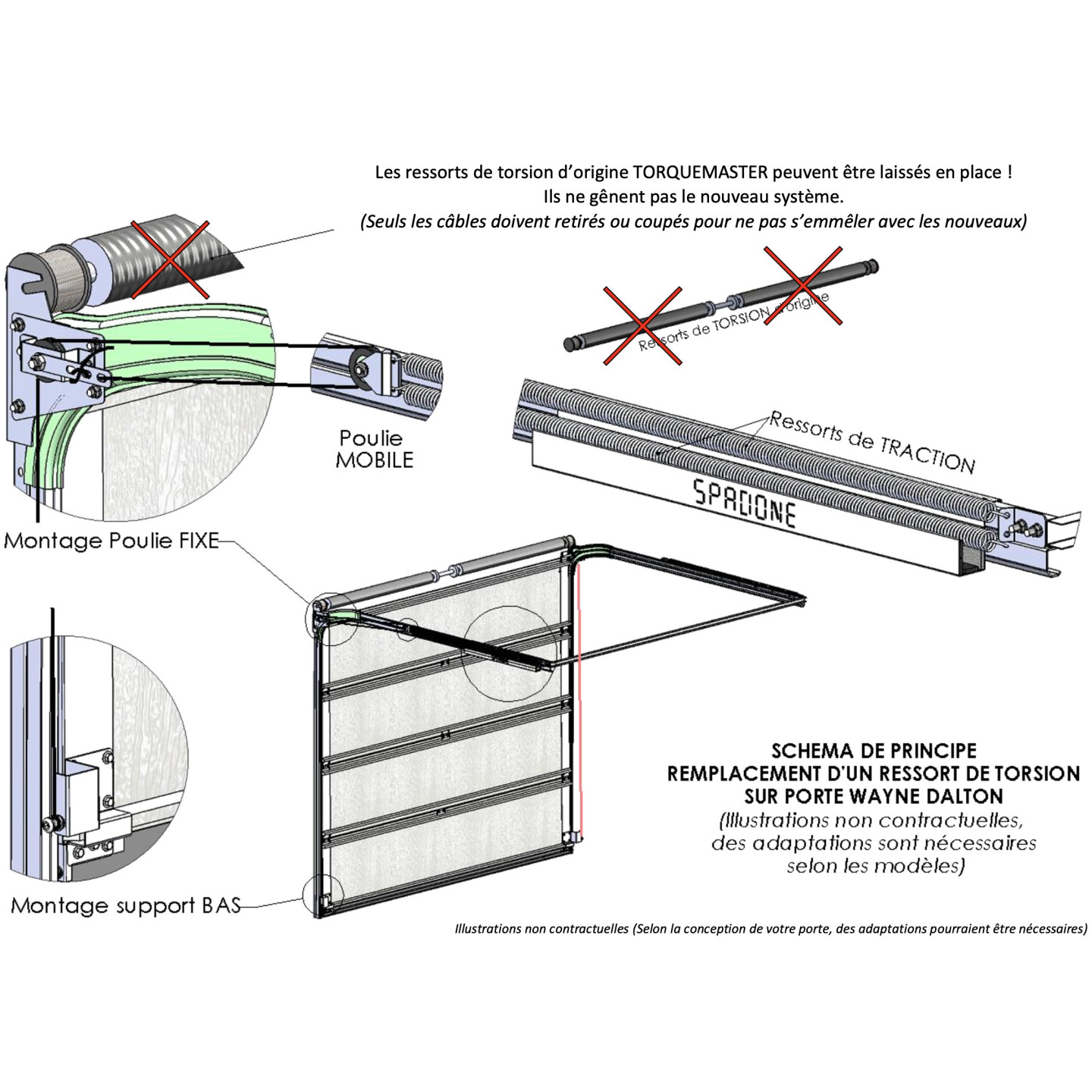

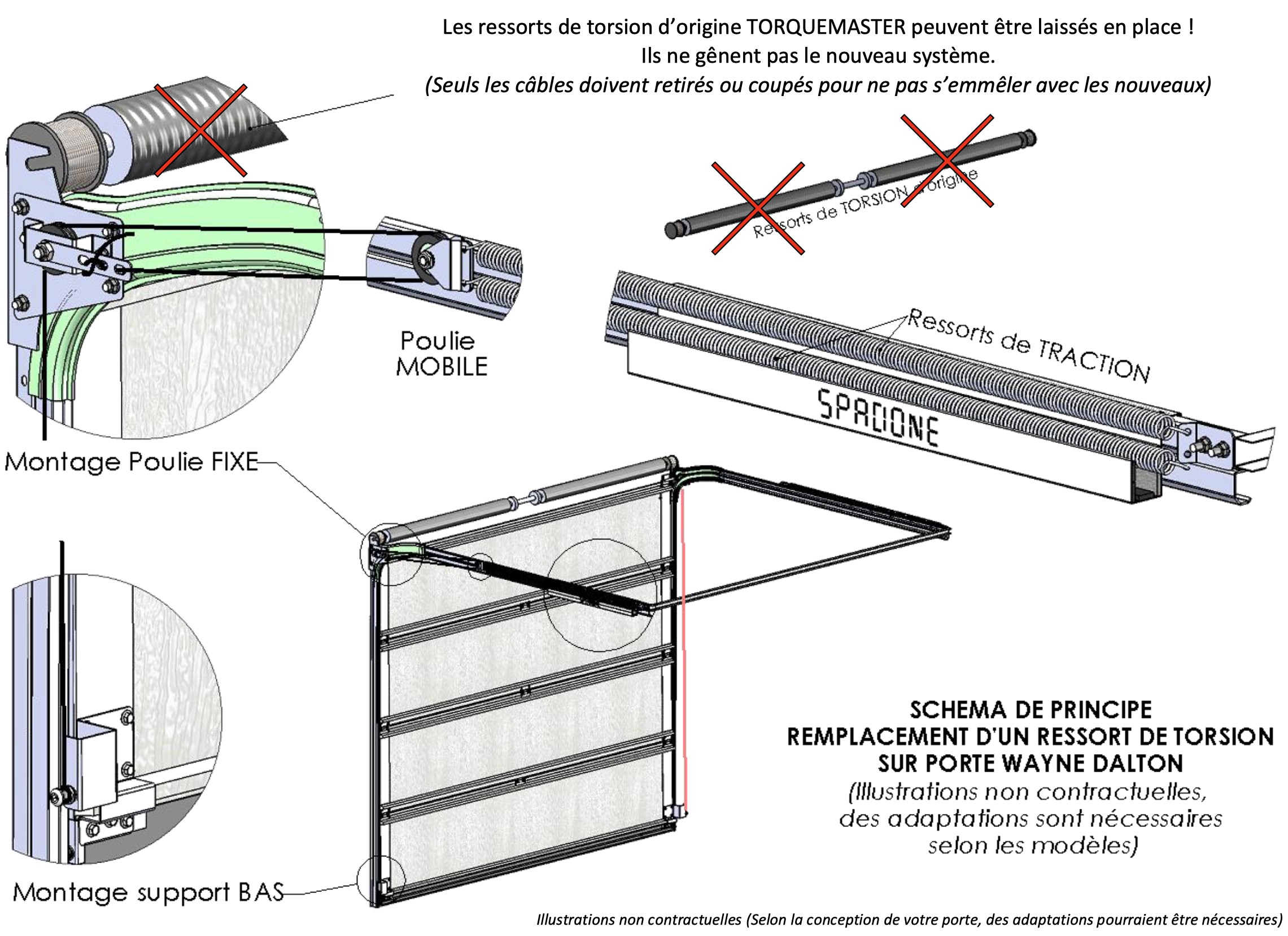

Pour l'installer sur votre porte :
ATTENTION À FAIRE EN SECURITÉ PORTE OUVERTE ET BLOQUÉE, RESSORTS DEMONTÉS !
Lire les étapes de montage détaillées >

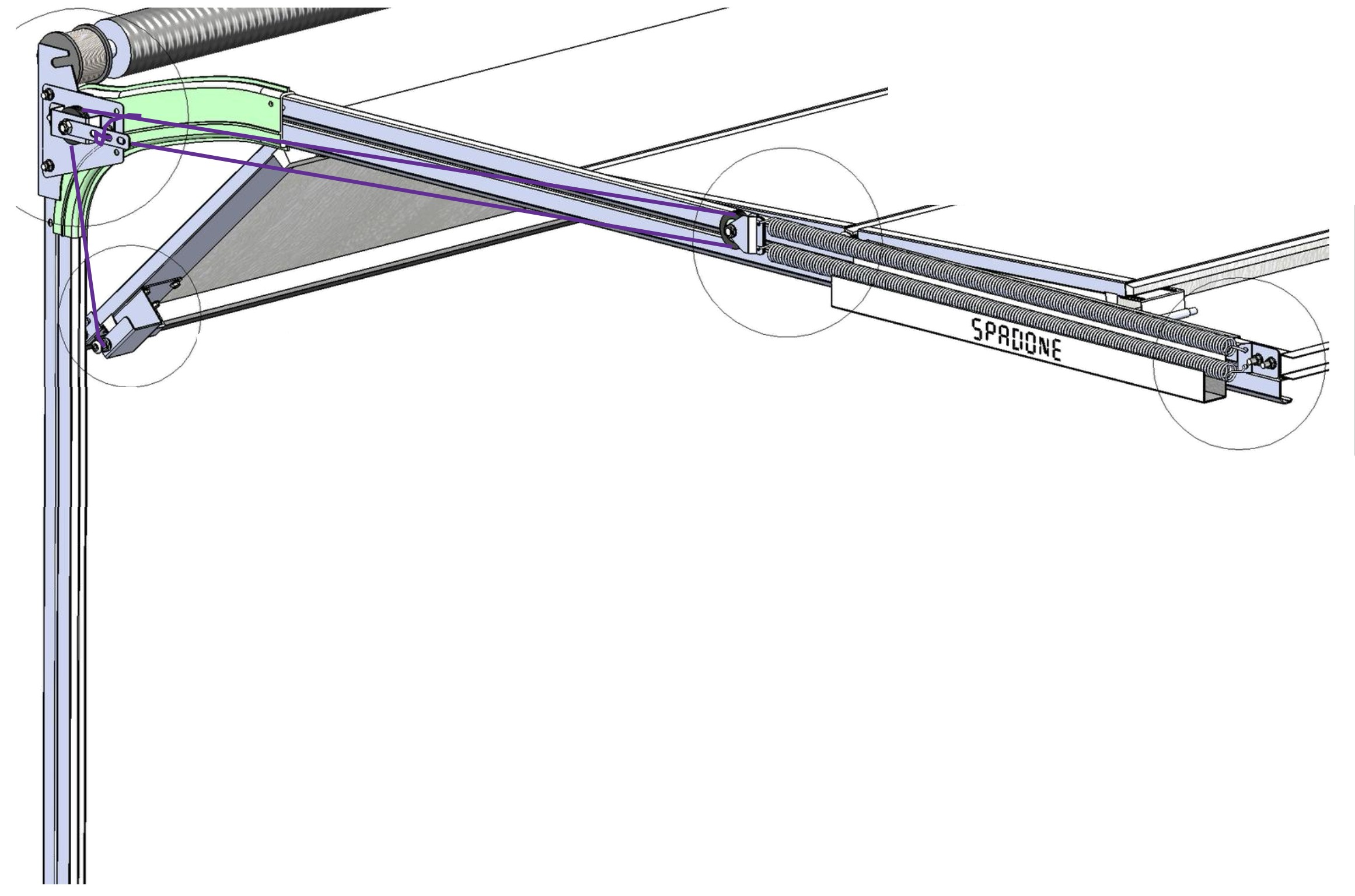

Fixer le sabot d'accroche à l'arrière de vos rails horizontaux
Fixer la poulie de 50mm et son support à l'avant de vos rails
Démonter les anciens câbles et supports roulette du bas

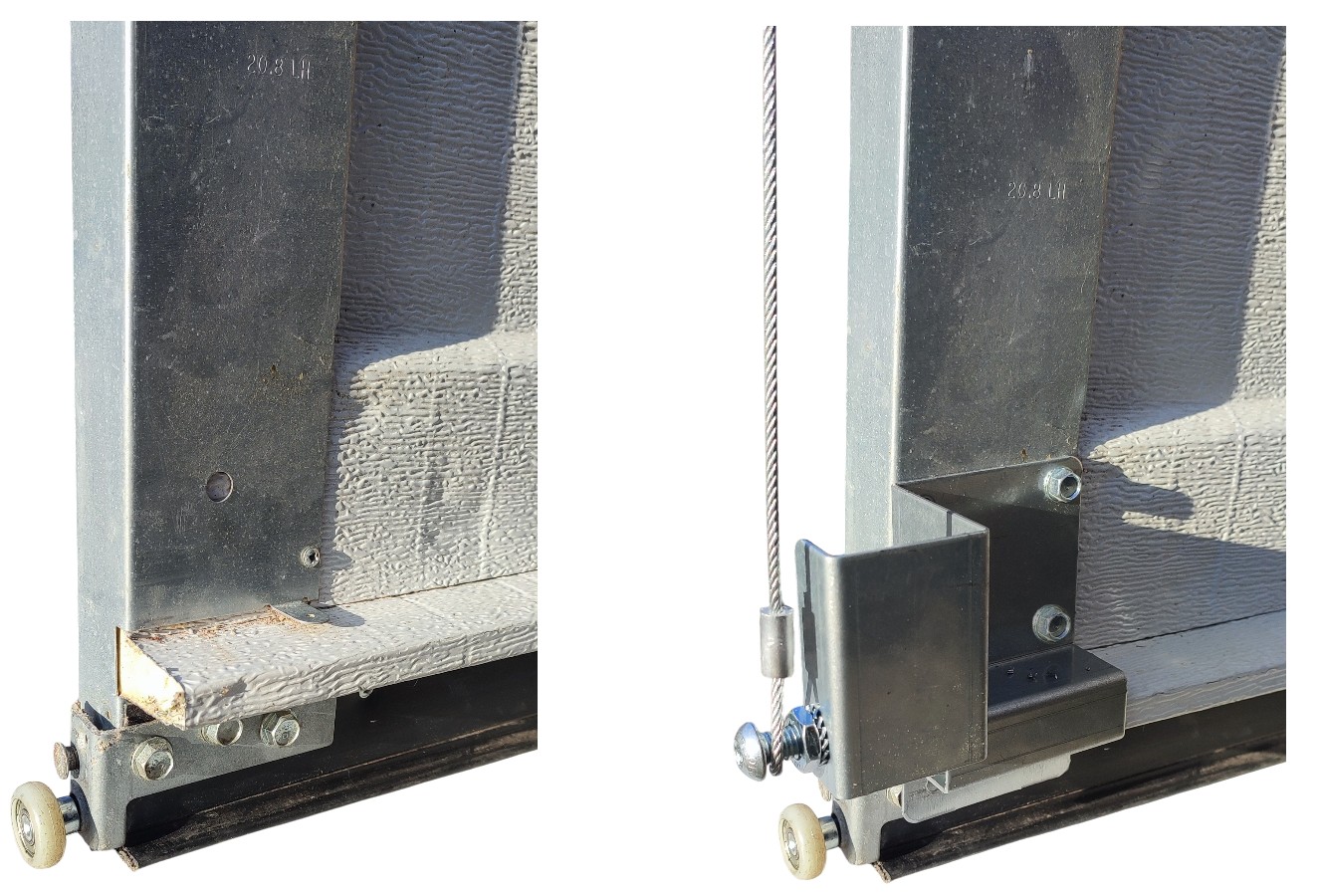

Fixer les nouveaux supports roulette du bas

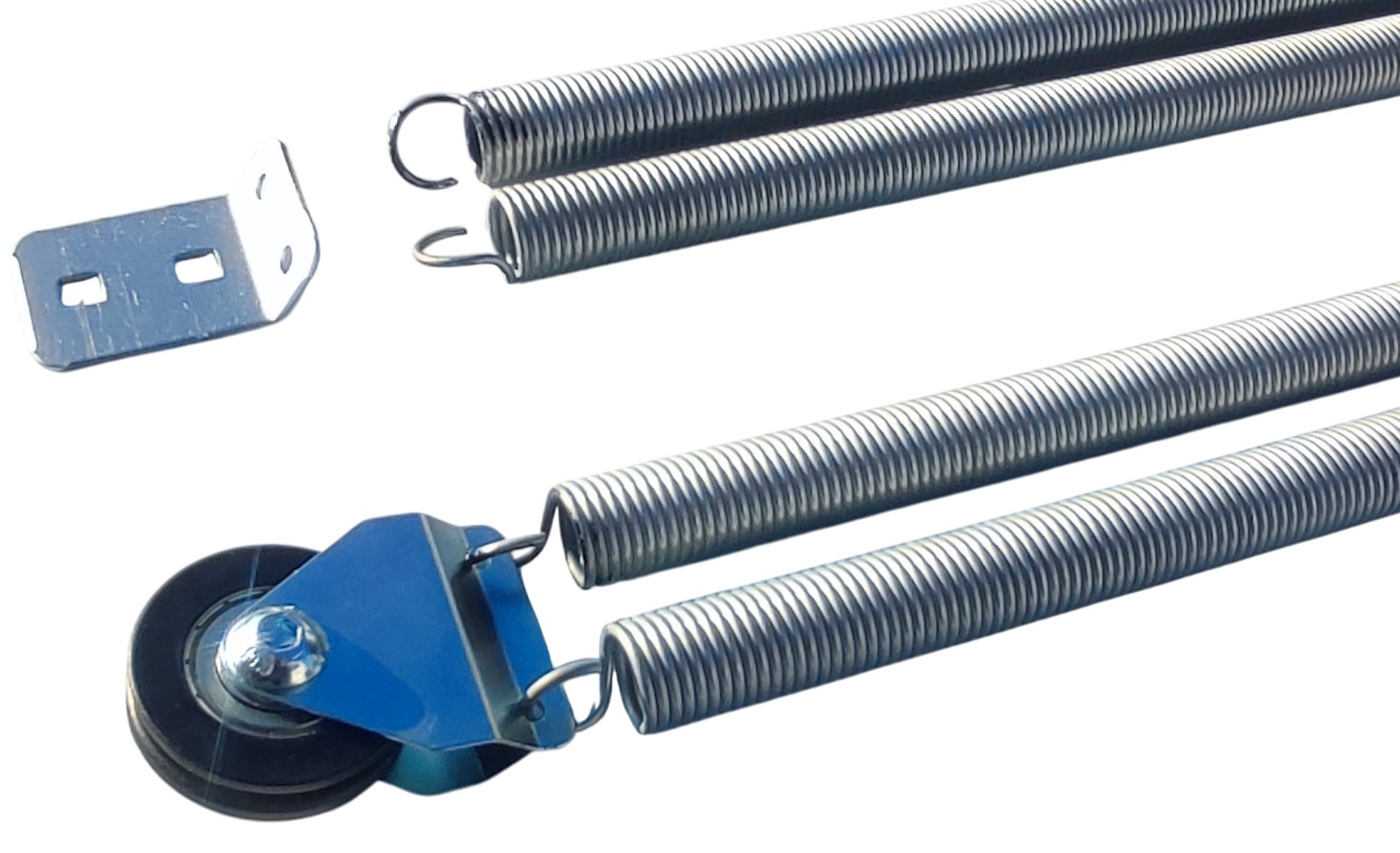

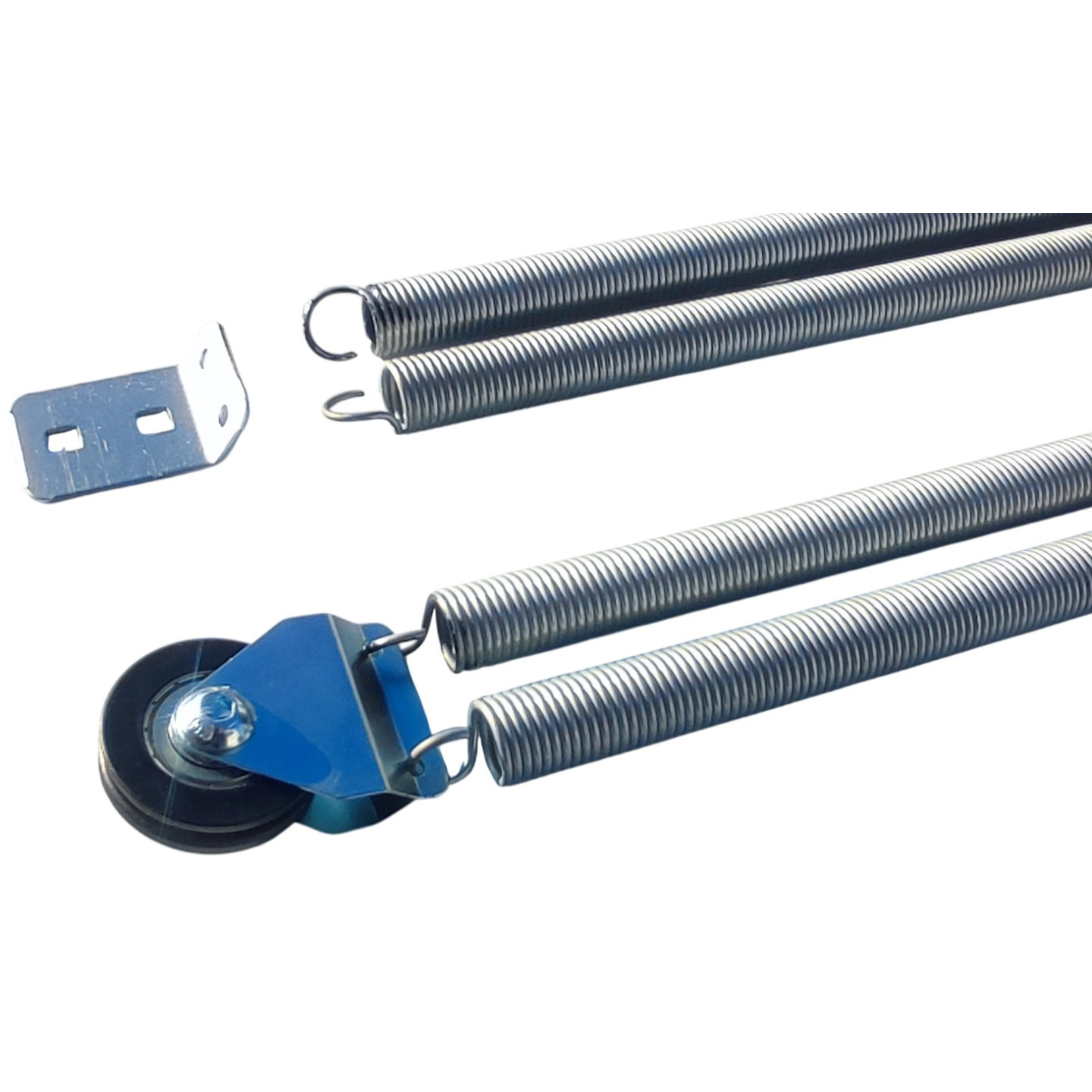

Accrocher les ressorts à la poulie mobile et le sabot
Passer les boucles des câbles aux supports roulettes du bas, puis poulie fixe de Ø50mm, poulie mobile Ø50mm et accrocher à la barette perforée
Tester l'équilibrage et la tension des ressorts
Ce kit de remplacement du ressort Torquemaster est un kit "d'adaptation", non universel,
il est possible que le montage soit à adapter légèrement
selon la conception de votre porte de garage.
